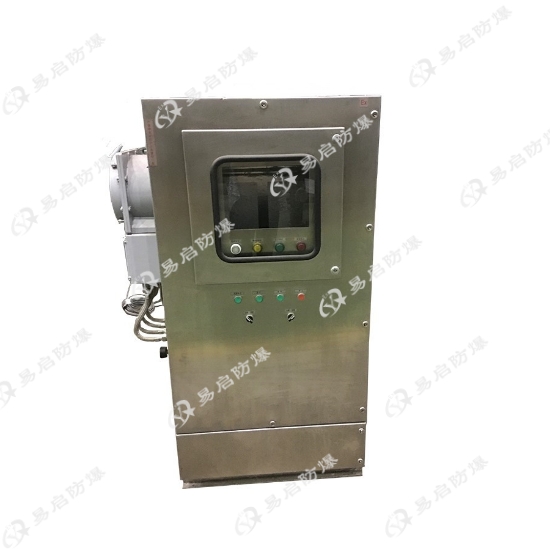

立柜式粉塵防爆柜

立柜式粉塵防爆柜

——“落地即安全”的大容量粉塵防爆解決方案

Ex tD A21 IP65 T80 ℃ 認證，100 A–800 A 一體落地柜，專為 21/22 區粉塵車間、筒倉、輸煤線等大功率設備提供集中配電、控制與保護。

一、產品定位

立柜式粉塵防爆柜是依據 GB12476、GB3836 系列及 IEC61241 標準設計的落地式成套設備。它將斷路器、變頻器、軟啟動器、PLC、母排等元件整體裝入隔爆主腔 + 增安接線腔，底部落地、頂部可出風，適用于水泥、糧食、煤化工、金屬加工等存在可燃性粉塵（鋁粉、煤粉、面粉、木粉、纖維等）的 21 區、22 區場所。

二、核心優勢

1. 雙重防爆標志

   ? 粉塵防爆：Ex tD A21 IP65 T80 ℃ Db

   ? 氣體防爆：Ex d e IIC T6 Gb（可選 IIB/IIC）

2. 大電流、大功率

   ? 額定電流 100 A/160 A/250 A/400 A/630 A/800 A

   ? 適配電機 15 kW–630 kW，內置變頻器、軟啟動、ATS 雙電源

3. 高防護、強耐候

   ? 殼體：2 mm 冷軋鋼或 304/316L 不銹鋼，WF2/C5-M 防腐，鹽霧 1000 h 無銹

   ? 防護等級 IP65（標配），IP66（戶外雨棚型）

4. 全正面維護

   ? 前門 180° 鉸鏈 + 快拆鎖扣，30 秒即可檢修內部元件

   ? 頂部可拆頂蓋，方便母排、銅排快速更換

5. 模塊化定制

   ? 元件品牌：ABB、施耐德、西門子、正泰、德力西等任選

   ? 功能：按鈕、指示燈、觸摸屏、電流表、SPD、UPS、通訊模塊**組合

三、技術參數（典型型號 BXKL-T-400）

| 項目 | 參數 |

|---|---|

| 防爆標志 | Ex tD A21 IP65 T80 ℃ Db / Ex d e IIC T6 Gb |

| 額定電壓 | AC 380/415/660 V |

| 額定電流 | 400 A（** 800 A） |

| 短路分?jǐn)?| 65 kA |

| 防護等級 | IP65 |

| 防腐等級 | WF2 |

| 殼體材質 | 304 不銹鋼（可選碳鋼、鋁合金） |

| 工作溫度 | -20 ℃~+40 ℃（-40 ℃~+60 ℃ 定制） |

| 安裝方式 | 落地式（叉車孔 + 膨脹螺栓） |

| 外形尺寸 | 800×600×2200 mm（可按圖非標） |

| 重量 | 300–650 kg |

四、安裝與散熱

? 落地四孔膨脹螺栓固定，底部電纜溝進線；

? 頂部可加裝強制排風或防爆空調，解決大功率發熱；

? 選配防雨棚、遮陽頂，戶外直接安裝。

五、典型應用場景

? 水泥廠：原料磨、煤磨、水泥磨收塵器旁配電

? 糧食加工：筒倉、提升機、刮板機粉塵防爆控制

? 煤化工：煤粉制備、輸煤皮帶、除塵器風機軟啟動

? 金屬加工：鋁鎂粉塵拋光車間、粉末噴涂線

? 制藥/化工：原料藥粉碎、包衣機、干燥機粉塵區

? 港口/礦山：散糧碼頭、煤礦井下皮帶機、選煤廠除塵器

六、安裝維護

1. 安裝：預埋基礎→叉車就位→膨脹螺栓固定→電纜溝進線→接地跨接

2. 維護：季度檢查密封圈、隔爆面；年度復測絕緣、更換老化元件

七、認證與服務

? 防爆合格證、CCC、ATEX、IECEx、船級社 CCS 全套文件

? 支持 OEM 開孔、噴涂、絲印、PLC 編程

? 7×24 h 遠程診斷，48 h 現場響應，10 年備件共享倉

立柜式粉塵防爆柜把大功率配電與粉塵防爆“裝進一只落地保險箱”，讓21/22區大設備也能像主廠房一樣安全、集中、**運行。
